dAV-TRX matrix

Intercom dAV-TRX matrix mit drei mobilen und einem Gerät im Tischgehäuse

Das dAV-TRX System dient der bidirektionalen, optischen Übertragung von AV-Signalen bei EMV-Tests. Das System kann als Gegensprechanlage beim Einrichten der Messausrüstung genutzt werden und dann zur Überwachung in der Schirmkabine verbleiben.

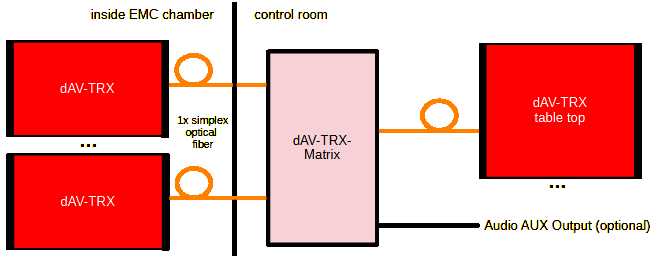

Mit der Matrix-Sprechanlage können mehrere Satelliten miteinander verbunden werden

    • Einrichten von Gruppen: Mit der Matrix-Sprechanlage können eine oder mehrere Gruppen eingerichtet werden. Die Stationen einer Gruppe können miteinander sprechen, wobei immer eine Station als aktiver Sprecher fungiert und alle anderen zuhören (half duplex).
    • Broadcast-Funktion: Auf Knopfdruck kann mit allen Stationen gesprochen werden.

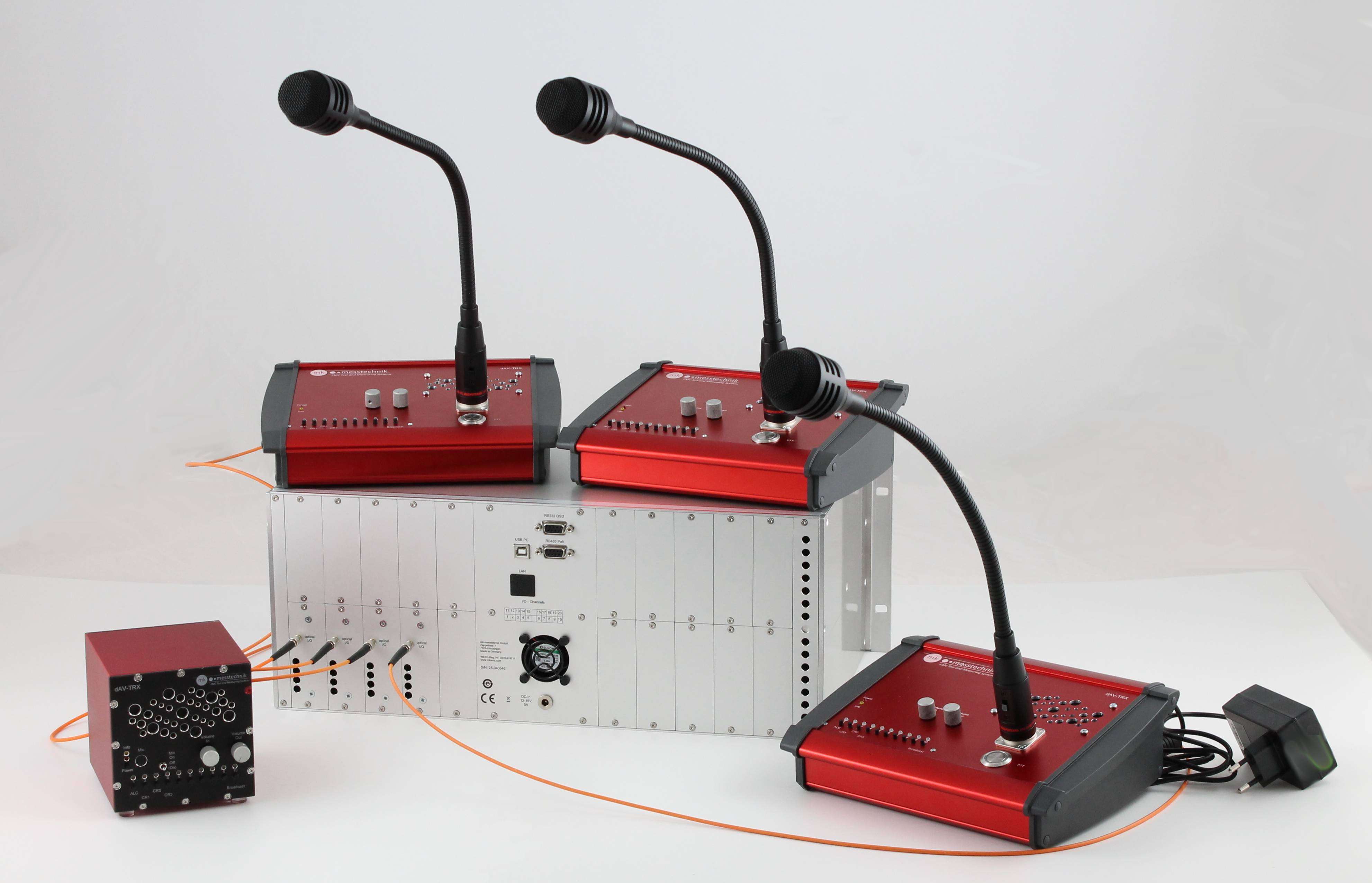

Intercom dAV-TRX matrix mit einem mobilen und drei Geräten im Tischgehäuse

  • "Permament on" Modus: Die Betriebsart „Permanent on“ ermöglicht das Freisprechen. Eine laufende Übertragung kann durch ein anderes dAV-TRX-Gerät unterbrochen werden, wird aber fortgesetzt, wenn das andere dAV-TRX-Gerät seine Übertragung beendet.

Die mobile dAV-TRX matrix-Seite besitzt ein internes Mikrofon, einen eingebauten Lautsprecher und einen Schalter zum Sprechen (speak switch, siehe Foto).

Die Gegenstelle im 19"-Gehäuse wird über ein Netzteil versorgt und verfügt über einen XLR-Anschluss für ein abnehmbares Schwanenhalsmikrofon. Über einen "Push-to-talk-button"

Anwendung

Technische Daten

Mikrophon im Mobilteil: intern, mono
Mikrophon im Tischgehäuse: extern anschließbar, mono
Frequenzbereich: ca. 60 Hz to 15 kHz (-3 dB)
Lautstärke des Lautsprechers einstellbar
Talking modes: one way transmission mode, hands free mode
Stromversorgung: Mobilteil: integrierte Akkus 4 Ah, bestehend aus 5 NiMH Zellen, Laufzeit mit voll aufgeladenen Akkus: ca. 8 h
Tischgehäuse: Netzteil
Gehäuse: mobil: 150 mm x 100 mm x 100 mm; Alugehäuse
Tischgehäuse: ca. 250 mm x 200 mm x 100 mm (ohne Schwanenhalsmikrophon)
Gewicht des Mobilteils: ca. 800 g
Gewicht des Tischgehäuses: ca. 1300 g
Lichtleiteranschluss: 1xFSMA, simplex multimode 62,5/125 μm

Optionen

  • Externe Akkus / Stromversorgung optional erhältlich
  • unterschiedliche optische Anschlüsse
  • ...
