optoChargeCom - in Entwicklung (wird ab etwa 3. Quartal 2025 verfügbar sein)
Der optoChargeCom ist ein bidirektionales, optisches Übertragungssystem, das Kommunikationsdaten zwischen einem Electric Vehicle Supply Equipment (=EVSE), d.h. einer Ladestation, und einem Elektrofahrzeug (Electric Vehicle = EV) überträgt. Er besteht aus zwei batterieversorgten Geräten, die durch einen Lichtwellenleiter verbunden werden. Aufgrund der optischen Übertragung, dem Schirmgehäuse und dem hochwertigen Stecker ist das System für Störfestigkeits- und Störemissionstests bestens ausgestattet.
Bitte beachten: Es wurde bisher nur ein Teil der Ladestandards und zusätzlichen Features implementiert.
Im April 2025 haben wir neben dem Standardtest mit unserem Vector-Testsystem mehrere Inbetriebnahmen und erste EMV-Tests mit der CP-Übertragung im realen Einsatz erfolgreich abgeschlossen (CHademo und GB/T befinden sich derzeit noch in der Inbetriebnahmephase, da derzeit keine echten Testmuster vorhanden sind).
Burst- und Surge-Tests mit bis zu 1 kV sowie durchgeführte Emissionstests (CISPR 16) zeigten zufriedenstellende Ergebnisse. Unser Prototyp wird nun weitere Testlabore besuchen, um seine Funktionalität zu beweisen.

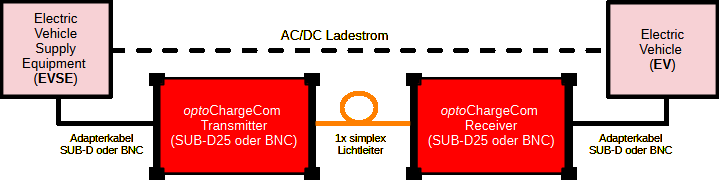

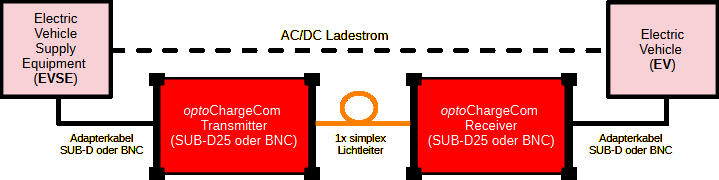

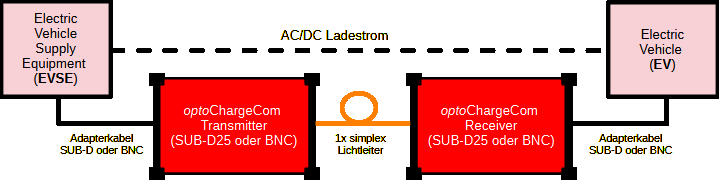

Anwendung
Technische Daten
| Ladestandards: | CCS, CHAdeMO, GB/T |
| Schnittstelle Datensignal: | Control Pilot (PLC), CAN, Low-Level Signale, zusätzliche Signale (z.B. Temperaturüberwachung und Anschluss-/Inlet-Lock-Signal) |
| Datenrichtung: | bidirektional |
| Input (transmitter): | BNC-Anschluss (für Control Pilot), D-SUB-15 female (für alle anderen Signale) |
| Input (receiver): | BNC-Anschluss (für Control Pilot), D-SUB-15 female (für alle anderen Signale) |
| Stromversorgung: | integrierte Akkus 4 Ah, bestehend aus 7x NiMH-Zellen, 8,4 V Laufzeit mit voll geladenen Akkus: ca. 10 h Laufzeit kann mit externen Akkupacks verlängert werden |
| Ladeanschluss: | Binder 712 (push-pull 12 mm PP12 oder 9 mm PP9 auf Anfrage) |
| Gehäuse: | eloxiertes Aluminium mit Gummischutzkappen, stapelbar 140 mm x 86 mm x 65 mm 4 mm-Masseanschluss (GND) |
| Gewicht: | ca. 760 g, pro Gerät |
| Optischer Anschluss: | 1x FSMA / Simplex-Mulmode-Faser 62.5/125 µm, 850 nm, OM1 |
Downloads
Zubehör und Optionen
- Externe Akkus / Stromversorgung optional erhältlich
- Push-Pull-Ladestecker (Vorteil: spart Setup-Zeit)
- ...
