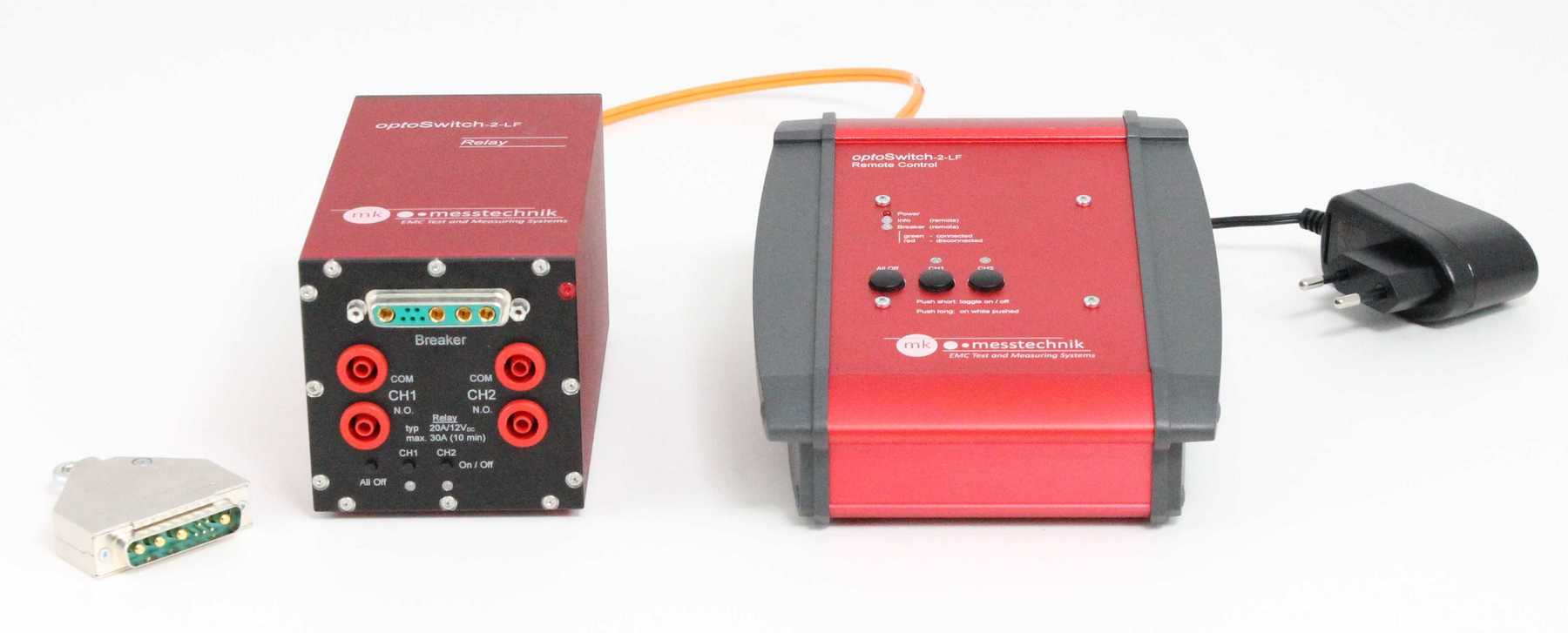

optoSwitch-2-LF
Das optoSwitch-2-LF-System kann dazu verwendet werden, zwei unabhängige Relais per Fernbedienung oder am Gerät selbst zu schalten. Fernbedienung ist über Taster oder Soft warekommandos möglich.
Das System wird mit einem integrierten, mechanischen “breaker switch” ausgeliefert, welcher eine harte Abtrennung vom
elektrischen System, z.B. im Falle einer ungewollten Bewegung des Prüflings (Device under test = DUT), ermöglicht. Ein
typischer Anwendungsfall sind 12 V-Autobatteriesysteme mit einer Nennlast von bis zu 20 A. Der Maximalstrom erlaubt
kurzzeitige Spitzenlasten von bis zu 30 A, maximal für die Dauer von 10 Minuten.
Das System besteht aus einem Relay, welches mit der Remote Control unit über einen Lichtleiter verbunden
wird. Aufgrund der optischen Übertragung und des Schirmgehäuses eignet sich das System sehr gut für die Übertragung von
Signalen bei Störfestigkeits- und Störemissionstests nach Automobilstandards.

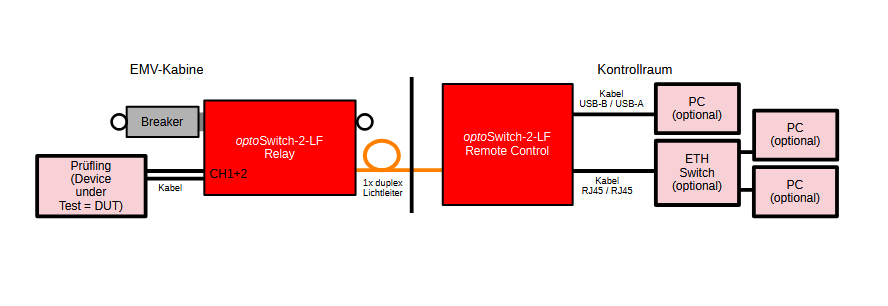

Anwendung
Technische Daten
| Kanäle: | 2 Kanäle |
| Datenrate: | bis zu 10 Hz |
| Data direction: | bidirektional |
| Input: | Bananenbuchse |
| Output: | Bananenbuchse |
| Stromversorgung: | Relay: externes 15 V-Netzteil Remote Control: externer 12 V-Akkupack Laufzeit mit voll geladenen Akkus : • Standby ca. 80 h • 1 Relay geschlossen ca. 20 h • 2 Relays geschlossen ca. 12 h |
| Versorgungsanschluss: | push-pull 12 mm PP12, Binder 712, auf Anfrage: push-pull 9 mm PP9 |
| Gehäuse (B x H x L): | eloxiertes Aluminium Relay 80 mm x 80 mm x 140 mm Remote Control 98 mm x 70 mm x 195 mm |
| Gewicht: | Relay (no batteries) ca. 920 g Remote Control ca. 520 g |
| Optischer Anschluss: | 1x FSMA / duplex Multimode Lichtleiter 62.5/125 µm, 850 nm |
Downloads
Zubehör und Optionen
- externer Power Pack mit 10 Zellen (4 Ah oder 10 Ah) für Laufzeitverlängerung
- Push-pull Anschluss (Vorteil: schnellerer Aufbau möglich)
- ...
