mk-motion - Motion Detection Software
Videobasierte Prüflingsüberwachung für EMV-Störfestigkeitstests. Erkennt, dokumentiert und korreliert visuelle Abweichungen automatisch – damit Ihrem Testingenieur auch in Stunde sechs nichts entgeht.
Kompatibel zu mk-messtechnik EMV-Kameras
Direkte PTZ-Steuerung mit Memory-Positionen, Joystick-Anbindung, Hardware-Triggerbutton am Bedienpult. Kompatibel auch mit HDMI-, RTSP-, IP-Cam und USB-Kameras anderer Hersteller.
mk-motion arbeitet mit vier Datentypen. ▮ Videodaten, ▮ Numerische Signale, ▮ Trigger & Integration und ▮ Text
Visuelle Überwachung / Stream Handling
Bis zu vier 1080p Full HD-Videostreams werden gleichzeitig erfasst und aufgezeichnet. Der Testingenieur muss nicht mehr zwischen Kameras umschalten, sondern hat immer alles im Blick. Mit vorgeschaltetem Hardware-Merger dAV quad von mk-messtechnik sind sogar bis zu 16 Kamerabilder mit 540p möglich.
Mit bis zu 30fach optischem Zoom der mk-Kameras ermöglicht dies hochauflösende Detailbilder räumlich stark verteilter Elemente (beispielsweise im Falle einer Kfz-Außenbeleuchtung) und damit eine vollständige Prüflingsüberwachung auch bei sehr großen Prüflingen. Per RTSP stehen alle Kanäle als Netzwerk-Stream zur Verfügung, sodass Kollegen am Arbeitsplatz, an einer anderen Kammer oder vom anderen Ende der Welt live mitsehen können, ohne am Prüfplatz zu stehen. Und wenn beim nächsten Prüfling eine andere Perspektive nötig ist, fährt die Kamera per PTZ-Memory auf die gespeicherte Position – die Umrüstzeit reduziert sich auf das Wesentliche.

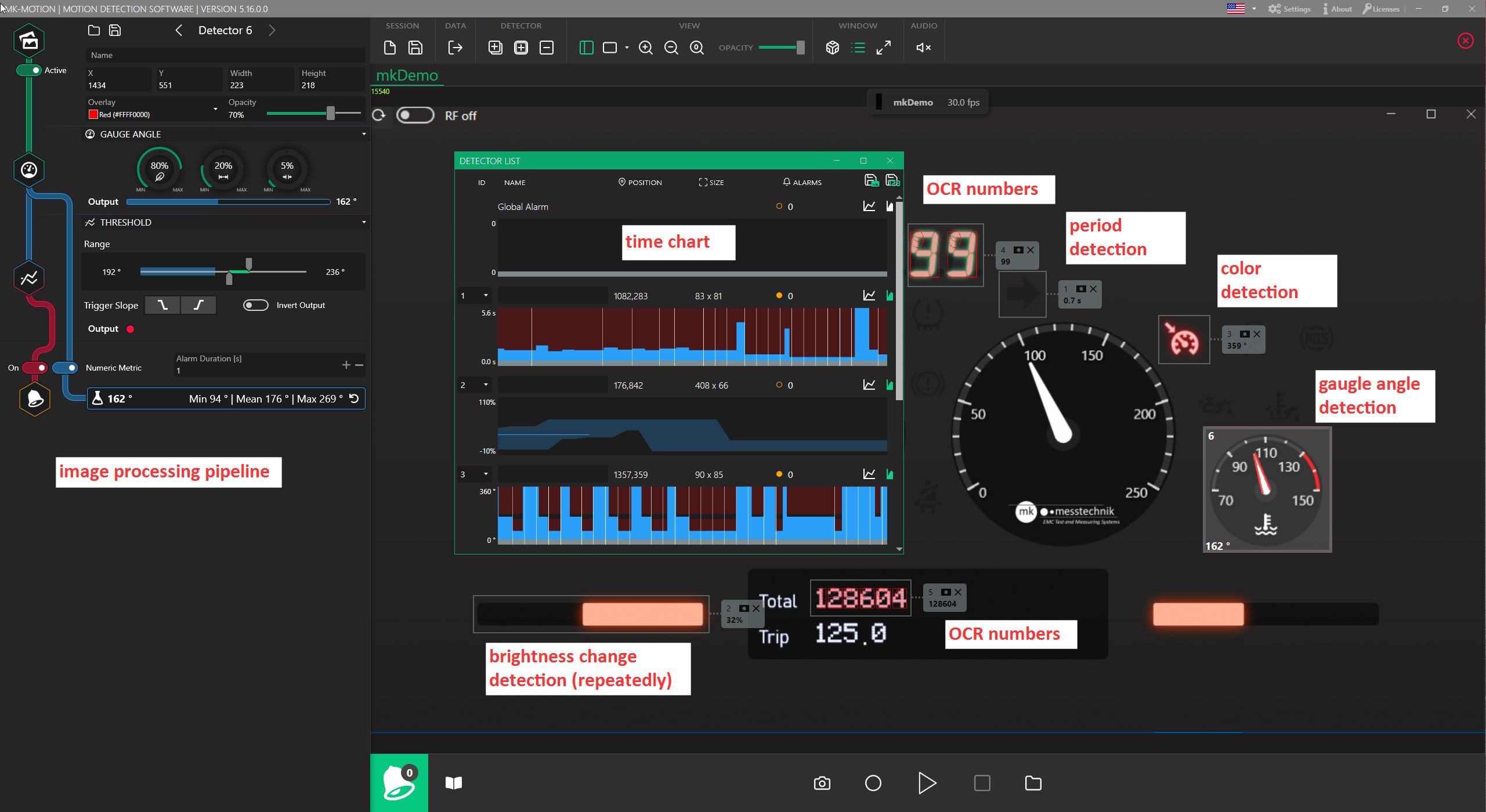

Bildverarbeitung / Image Processing
Jeder Prüfling ist anders – ein Kombiinstrument mit animierter Nadel stellt andere Anforderungen an die Überwachung als eine Industriesteuerung mit 7-Segment-Anzeige oder ein Medizingerät mit EKG-Kurve. Deshalb baut sich der Ingenieur für jeden Bildbereich eine eigene Verarbeitungspipeline aus den Modulen, die er braucht. Die Live-Vorschau zeigt dabei in Echtzeit, was jede Stufe bewirkt – kein Blindflug beim Parametrieren.
Für Standardaufgaben liefert mk-motion vorkonfigurierte Templates, die in wenigen Minuten angepasst sind. Für komplexe Prüflinge kombiniert der Combiner die Ergebnisse mehrerer Bildbereiche zu einer Gesamtbewertung: Alarm nur wenn zwei oder mehr Bedingungen gleichzeitig erfüllt sind, Fehlalarm unterdrücken, wenn ein bestimmter Zustand aktiv ist. Das Ergebnis ist eine Überwachung, die auf den konkreten Prüfling zugeschnitten ist – nicht ein generischer Bewegungsmelder, sondern eine gezielte Auswertung dessen, was für diesen Test relevant ist.
Konnektivität
mk-motion arbeitet nicht nur isoliert, sondern auch als Teil der bestehenden Testinfrastruktur. Die EMV-Testsoftware schickt Frequenz, Pegel und Modulation, oder beliebige andere Parameter – mk-motion ordnet jede Auffälligkeit automatisch der exakten Testkondition zu und gibt extrahierte Werte und Alarme an die Software zurück. Die Testsoftware triggert eine Aufzeichnung – mk-motion liefert den Clip mit Pre-Buffer.
Ein Wechsel des Betriebszustands wird von Ihrer Testsoftware signalisiert – mk-motion aktiviert die dazu passende ROI- und Pipeline-Konfiguration. Mit der Lizenz „Extended Logging“ kann die mk-motion die detektierten/erkannten Parameter loggen, um diese später separat analysieren zu können. Die Schnittstelle ist offen und dokumentiert – mk-motion passt sich der Laborinfrastruktur an, nicht umgekehrt.
