optoDSI3

Das optoDSI3 System kann zur bidirektionalen optischen Übertragung von DSI3- Signalen mit einer Datenrate von bis zu 200 kbit/s verwendet werden. Offset und Gain können über eine USB-Schnittstelle und ein Terminalprogramm oder Windowssoftware angepasst werden. Das System ist bidirektional und kann Sync-Pulse-für parallele und serielle Bussetups übertragen.

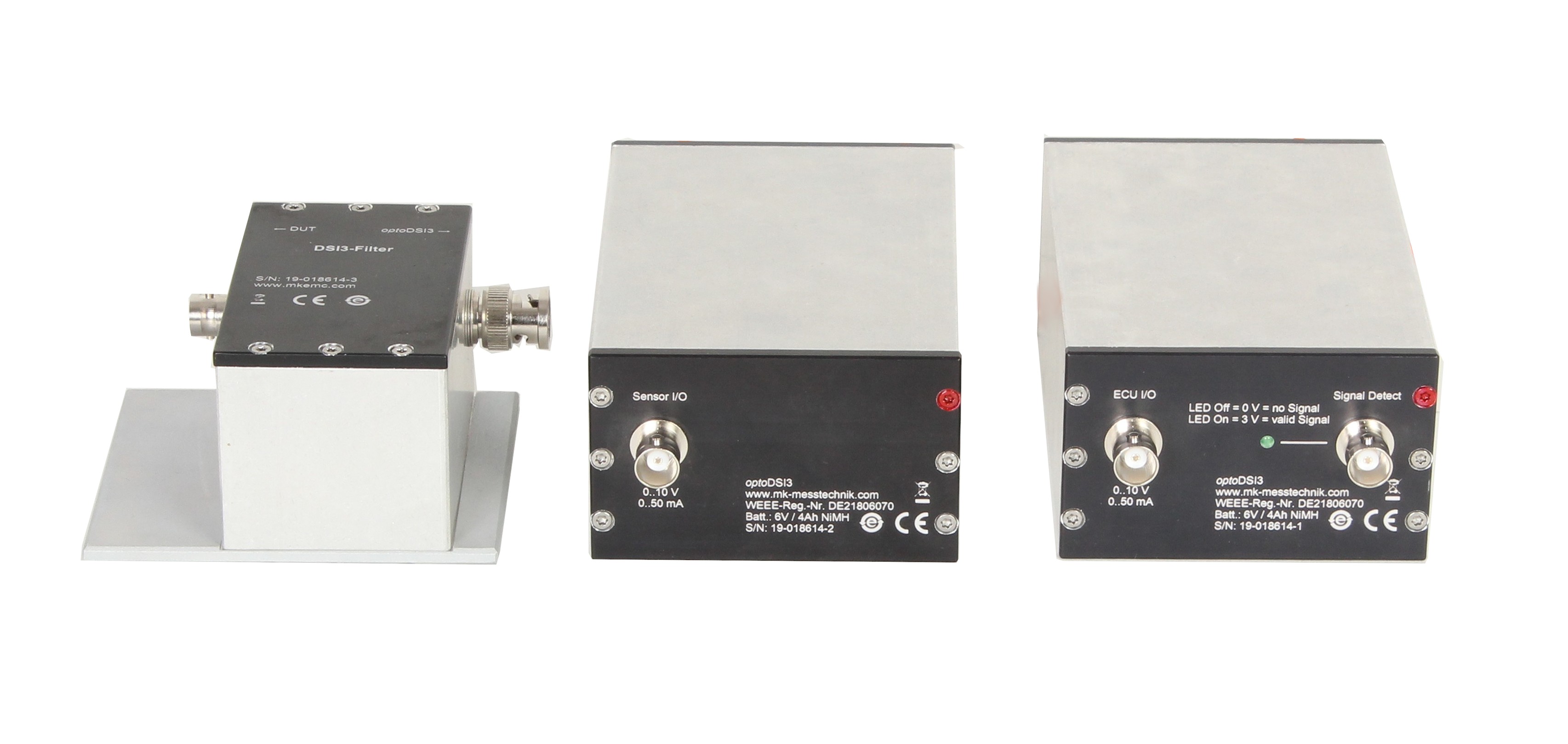

optische Übertrager für DSI3-Signale

Hierbei wird der angeschlossene Sensor vom Transceiver mit der Spannung versorgt, die von einer Steuergerätenachbildung am anderen Transceiver angelegt wird.

Das System besteht aus zwei akkuversorgten Transceivern, die durch einen Lichtwellenleiter verbunden werden. Aufgrund der optischen Übertragung und dem Schirmgehäuse eignet es sich sehr gut für die Übertragung von Signalen bei Störfestigkeits- und Störemissionstests.

Anwendung

standard setup of the optoDSI3

Technische Daten

Kanäle: 1
Datenrate: bis zu 200 kbit/s
Datenrichtung: bidirektional
Input: BNC
Output: BNC
Stromversorgung: integrierte Akkus 4 Ah, bestehend aus 5 NiMH Zellen, Laufzeit mit voll aufgeladenen Akkus: ca. 8 h
Gehäuse: Chromatiertes Alugehäuse
135 mm x 86 mm x 65 mm
Gewicht: ca. 760 g je Gerät
Lichtleiteranschluss 1x FSMA / 1x simplex Multimode Lichtleiter 62,5/125µm

Optionen

  • Externe Akkus / Stromversorgung optional erhältlich
  • Push-Pull-Ladestecker (Vorteil: spart Setup-Zeit)
  • unterschiedliche optische Anschlüsse
  • Montage in einem 19” Gehäuse mit bis zu 13 unterschiedlichen optischen Transceivern
  • ...
