optoTTL

Das optoTTL System kann zur optischen Übertragung von 1...16 digitalen Signalen in Standardgeräten (max. 24 Signale pro Richtung möglich) mit einer Abtastrate von 80 MS/s (pro Kanal) verwendet werden.

Es stehen ein oder zwei Spannungsbereiche (je nach Konfiguration bis zu drei möglich), bis zu 24 V am Eingang oder Ausgang, uni- oder bidirektional zur Verfügung.

Auch differentielle Signale am Ein- und Ausgang sind möglich.

Zur Überwindung großer Entfernungen bzw. zur Behebung von Massepotentialproblemen sind die Geräte ebenfalls geeignet.

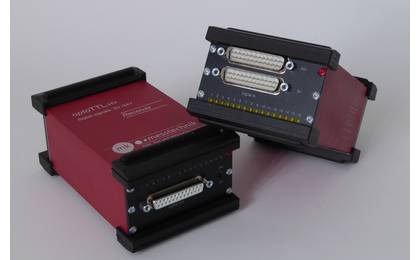

Transmitter und Receiver werden mit einem integrierten Akku versorgt und durch einen Lichtwellenleiter verbunden. Aufgrund der optischen Übertragung und des Schirmgehäuses eignet sich das System sehr gut für die Übertragung von Signalen bei Störfestigkeits- und Störemissionstests.

Produkt	Eingang	Ausgang	Download
optoTTL-5-3-u	2 Bereiche wählbar: 3,3 und 5V	2 Bereiche wählbar: 3,3 und 5V
optoTTL-12-5-u	2 Bereiche wählbar: 12V und 5V	0/5V
optoTTL-b_12V	0/12V	0/12V

Das optoTTL-b-System kann für die bidirektionale optische Übertragung digitaler Signale verwendet werden.
