Information

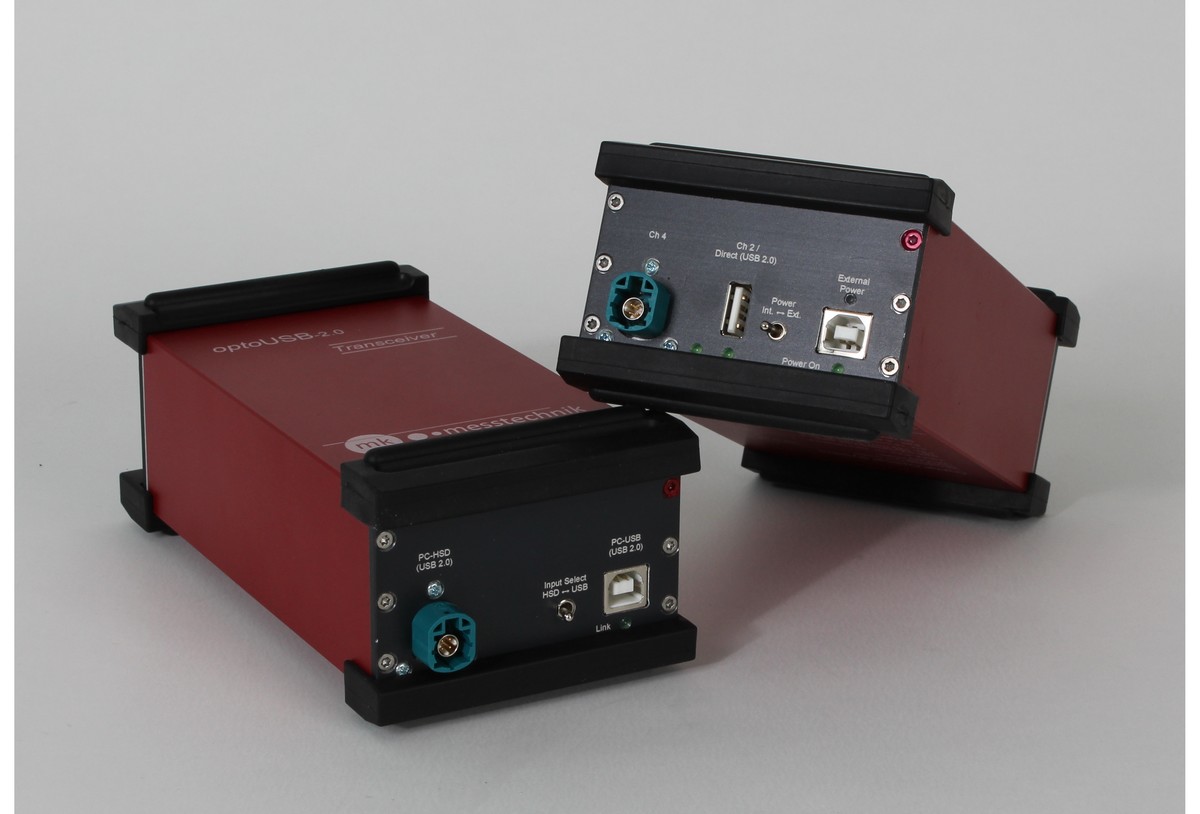

optoUSB2.0-RBDIR

Das optoUSB2.0-RBDIR-System kann zur optischen Übertragung von USB-Signalen bis zu einer Datenrate von 480 Mbit/s nach USB2.0 mit hochwertiger Schirmanbindung eingesetzt werden. Darüber hinaus kann ein Direktmodus (am integrierten Typ-A-Stecker) gewählt werden, der für spezielle Anwendungen den Hub umgeht. Außerdem könnte ein an den HUB angeschlossener Prüfling über eine externe 5 V-Versorgung mit Strom versorgt werden.
Die Geräte können zur Übertragung von USB-Signalen über große Entfernungen oder zur Bewältigung von Ground-Potential-Problemen verwendet werden. Mit der optischen Übertragung, der hochwertigen Schirmanbindung der HSD-Stecker und dem geschirmten Gehäuse ist das System für EMI- und EME-Tests bestens gerüstet.

optoUSB-RBDIR



Produkt

Download

optoUSB2.0-RBDIR




Alternativ zu den gängigen USB-A/B-Anschlüssen bieten wir Rosenberger HSD-Anschlüsse für den Automotivebereich an, welche eine verbesserte RF Performance hinsichtlich Störaussendung und Störfestigkeit aufweisen.

Dafür gibt es unterschiedliche Anschlusskabel, wie unten zu sehen:

  • Kabel mit Rosenberger HSD-Stecker/USB-A-Stecker bzw. HSD-Stecker/USB-B-Stecker

optoUSB-RBDIR mit Adapterkabel Rosenberger HSD/USB-A/-B

  • Kabel mit Rosenberger HSD-Stecker/USB-A-Stecker/ bzw. HSD-Stecker/USB-A-Buchse

optoUSB mit Adapterkabel Rosenberger HSD/USB-A-Stecker bzw. HSD/USB-A-Buchse









  • Aufbau mit Beschreibung

optoUSB mit Adapterkabel



optoUSB2.0

optical transmitter for USB2.0 signals: optoUSB2.0

Das optoUSB-2.0 System kann zur bidirektionalen optischen Übertragung von USB2.0-Signalen mit einer Datenrate von bis zu 480 Mbit/s verwendet werden. Es besteht aus zwei Batterie versorgten Transceivern (Hub + PC), die durch einen Lichtwellenleiter verbunden werden.
BITTE BEACHTEN: Diese Geräte haben keinen RF USB-Anschluss und sind nicht dafür gedacht, direkt mit einem DUT benutzt zu werden. Für die Nutzung mit einem DUT ist die optoUSB2.0-RBDIR geeignet.



Produkt

Download

optoUSB2.0
