Kamera mit Full-HD-Auflösung für HiRF-Anwendung - dAV-Cr-HD HiRF

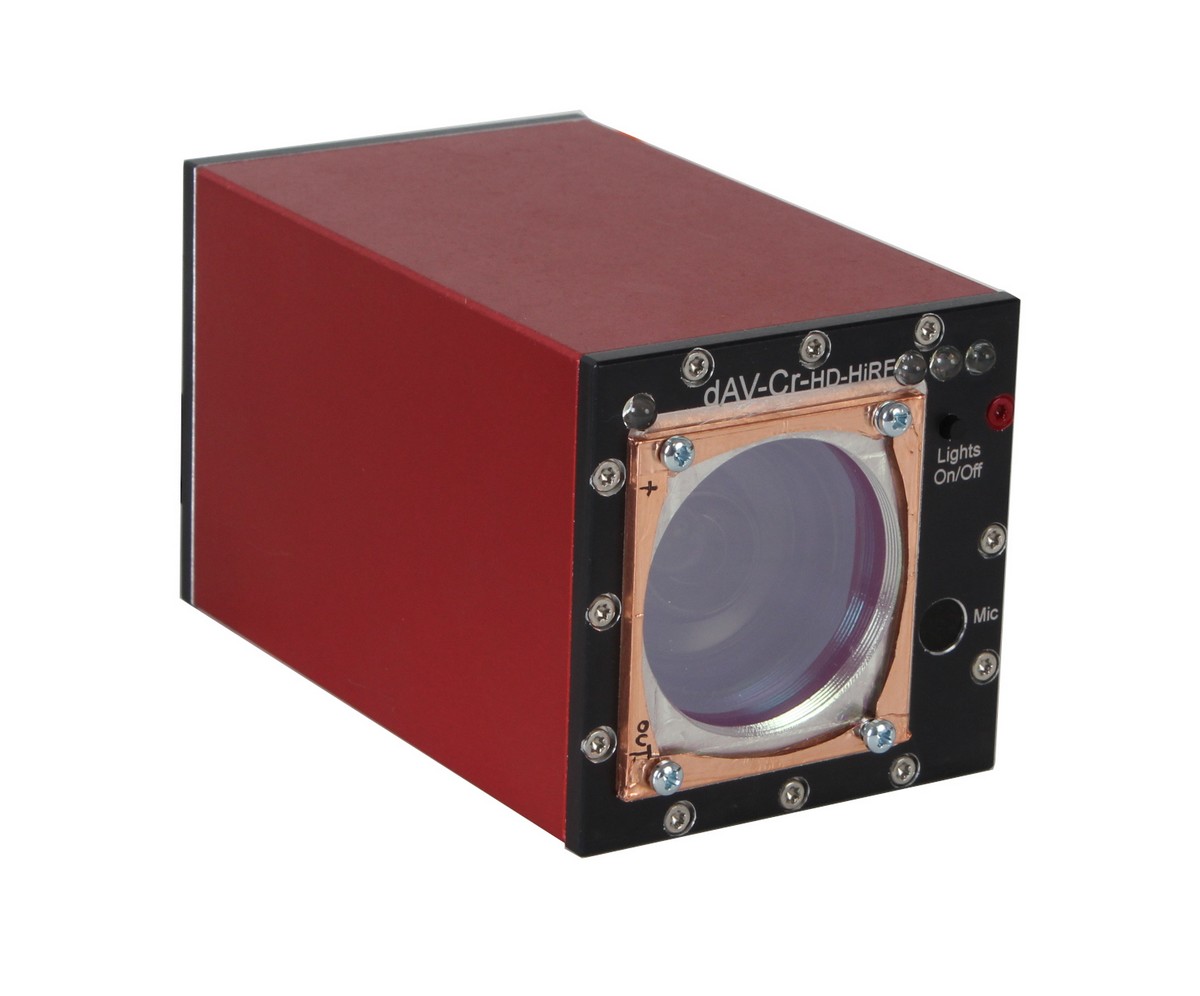

Die dAV-Cr-HD HiRF Kamera dient der optischen und akustischen Überwachung von Prüflingen bei EMV-Tests. Sie besitzt u.a. ein eingebautes Mono-Mikrofon und kann mit rückseitigen Tasten am Gehäuse oder per Fernbedienung vom Kontrollraum aus eingestellt werden. Die Full-HD-Auflösung ermöglicht eine hochqualitative Prüflingsbewertung.
Mit der Option -HiRF sind Kamera und der optionale Schwenk-/Neigekopf optimal für sehr hohe Felder und Frequenzen, wie zum Beispiel Modenverwirbelungskammern (Reverbkammern) geeignet. Die Geräte sind mit zusätzlichen Schrauben und speziellen Kabeln für eine hohe Störfestigkeit ausgestattet: >> 600 V/m bis zu 40 GHz.
Die Kamera wird mit zwei unterschiedlichen, abnehmbaren Schirmfenstern ausgeliefert. Für sehr hohe Feldstärken wird das Schirmfenster mit zusätzlichem Schirmnetz (mesh addon) verwendet.
Die Kamera ist aufgrund der optischen Signal-Übertragung und des Schirmgehäuses bestens geeignet für EMI und EME-Tests.
Technische Daten
| Allgemein: | Sensor: 1/2,8" Progressive CMOS Sensor (2,1 Megapixel) |
| Zoom: 30x (f/1,5) optisch, 12x digital | |
| Auflösung: 1920x1080p25 (Option 720p60 auf Anfrage) | |
| Öffnungswinkel: 60,5° (Weitwinkel Ende) bis 2,3° (Tele Ende) | |
| Mikrofon: | Intern, Mono |
| EMS Limits: | bis zu 600 V/m und 40 GHz (für Reverbkammern geeignet) |
| Versorgung: | Extern, Akkupacks (2 Stück beinhaltet für kontinuierliches Messen) |
| Empfänger dAV-Rxx: | dAV-Rr-HD TT (Tischgehäuse) – bis zu 4 Kanäle (d.h. 4 Kameras können angeschlossen werden) oder dAV-Rr-HD 19" (19“ Rack) – bis zu 8 Kanäle oder dAV-Rmrr 19" 4HU (19” Switch Matrix) – bis zu 19 Kanäle oder dAV-Rmrr 19" 8HU (19” Switch Matrix) – bis zu 40 Kanäle |
| Stromversorgung: | externer Akkupack BP120 mit 10 NiMH Zellen, 4 Ah; 12 V; Laufzeit ca. 8 - 10 h geschirmtes Netzteil SPS120 (230 V und 115 V erhältlich) |
| Gehäuse: | eloxiertes Alugehäuse ca. 135 mm x 70 mm x 70 mm inkl. Anschlüsse und Taster |
Optionen / Zubehör
- Schwenk-/Neigekopf (PT-02 für feste Installation oder PT-03 für mobile Anwendung)
- Halterungen für Kamerasysteme
- Software mk-camera für die Fernbedienung des Schwenk-/Neigekopfes PT und der Einstellungen der Kamera
- Joystick - Fernsteuerung der Kamera und des Schwenk-/Neigekopfes
- Lichtleiter: Verschiedene Anschlüsse (siehe Datenblatt)
